ＭETA分析：手把手教你使用RevMan软件绘制森林图

时间：2015-03-24 作者：

点击上面蓝字↑↑↑关注【解螺旋】

——日读一帖，解螺旋大V团队伴你科研路

【科研热点】让你时间比别人花的少、知道的比他早！

【基金专栏】国自然等各项基金独到经验见解

【SCI 专栏】从开始到接收全程tips

【实验技能】这么棒快告诉你老板！

　关注我们，为您的科研路提速

作者：陈凌霄

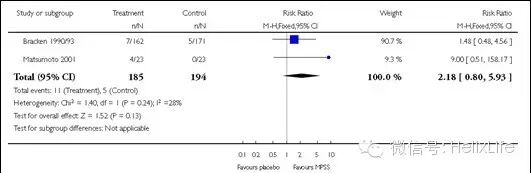

　　要做好一篇meta分析至少要掌握一些基本的技能，绘制一幅清晰明了、美观直接的森林图就是一项必备技能。笔者在这里不打算探讨什么高深的统计学理论，本文将以图示的形式展示如何用RevMan 5.3软件做一幅符合SCI杂志投稿要求的森林图。下图是一篇正式发表的森林图，下面我们将采用RevMan软件做出一幅一样的图形。

第一步，准备工作

　　分为安装Revman软件和数据提取。

　　首先是安装RevMan5.3软件，这是一个完全免费的软件，管你什么Windows，Mac OS X或者Linux统统可以搞定。这个软件完全视窗操作，简便易学，适合初学者，关键是虽然简单但是基本可解决大部分的meta分析的统计学处理，其实很强大。（需要软件的朋友，可以向解螺旋微信助手索要，助手微信号：helixlife0。）

　　其次就是数据的准备工作了，采用Excel管理数据足矣。RevMan最新版本软件是支持直接复制粘贴数据的，我们按要求整理好数据，直接从Excel复制上去就好了。我们首先看看RevMan来处理二分类数据（所谓二分类数据，就是取值只有是或否两种可能）。

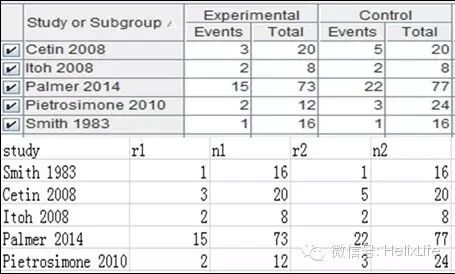

　　So，在Excel上我们就如上图这样录入数据就好了。其中r1 、r2分别代表的是干预组和对照组的事件发生数，n1、 n2则是它们各自的总人数。这里可能会碰到一组或者两组的事件发生数为零，不要紧，软件会帮我们处理的，不需要我们去校正这个零。

第二步，添加研究

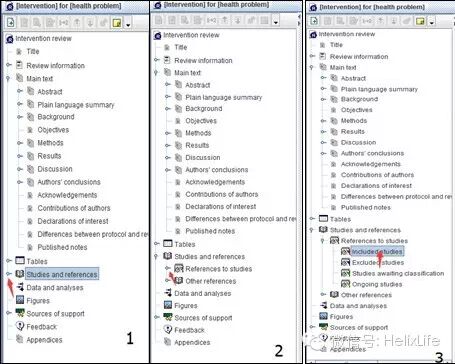

　　在打开我们的软件之后，我们新建一个文件，点击“create a new review”（新建），接下来创建一个最普通的“Intervention review”（勾选），我们进行相关项目的填写（如果仅仅是使用该软件的统计分析功能，可以不填），选择制作“Full Review” 然后点击Finish就ok了。如果我们的目标仅仅是画纳入研究的质量评估图或者是流程图，我们可以选择Protocol而不去使用软件的计算功能，Protocol状态下不能使用其统计计算功能。然后如下图所示，在屏幕左边的条目里依次点击至Included studies。

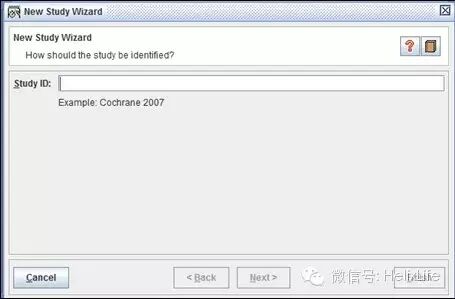

　　然后单击右边的条目里的Add study，出来了下面这幅图，按照操作一步一步填入信息，一个研究就添加完毕了。这里提醒大家的是在输入研究ID的时候如果跟Example一致的话，后面就可以自动生成Year，而不需要我们去添加了。另外如果碰到了一个研究有着多篇发表文献的情况，在RevMan中我们也可以将其添加在同一研究的序列下。在添加完一个研究之后，我们可以继续添加下一个研究直至所有研究添加完毕。或者我们先前使用了EndNote管理文献，就可以将需要的文献从EndNote软件export后批量导入RevMan软件。

第三步，添加比较和结局指标

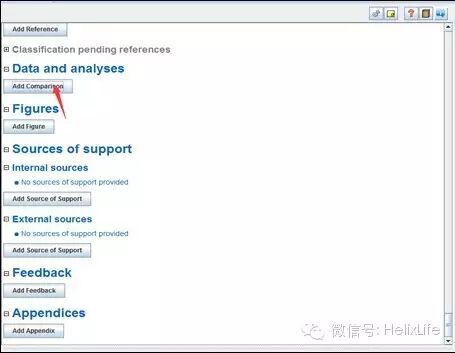

　　如下图所示，首先在左边栏里单击“Data and analysis”，然后在右边栏里点击“Add Comparison”，填写完相关项目后一个比较就出来了。提醒大家的是一个比较下面是可以有多个结局指标的，同样一个结局指标上面是可以有多个比较的，因此我们在描述结果还是要看清楚再写的。

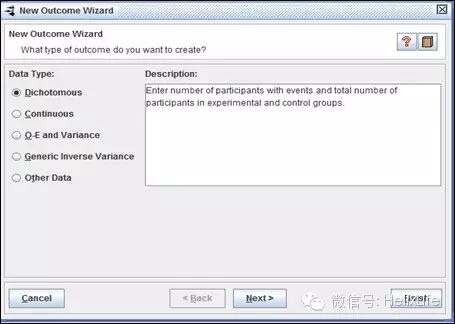

　　添加结局指标的时候注意变量的选择（应该熟悉每个英文及其里面的子项目所代表的变量类型）和统计方法的选择，下面那张图中我们应当选择Dichotomous（二分类变量）。

第四步，添加与结局指标相关的研究及作图

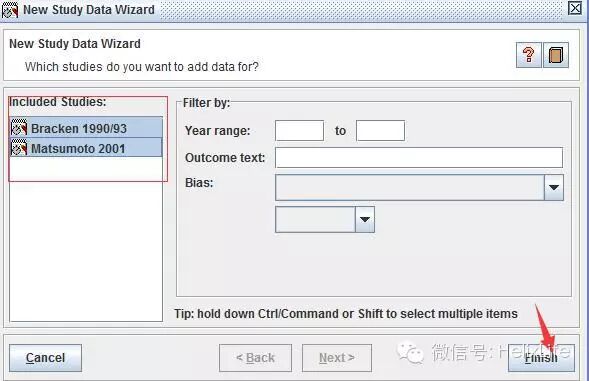

　　如下图红线所示，选中需要纳入的研究。RevMan这里有一个好处，有时候你会发现新检索出来了文献，这时无需重做，可以把新研究选中直接添加进来即可。

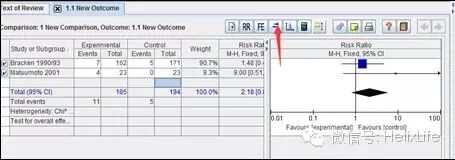

　　接下来我们手动输入或者粘贴数据进来，点击下图所示的森林图按钮，好了，大功告成！然后我们可以把这张图片的格式保存为PDF，这样方便我们将来做可能的修改。进一步根据目标期刊的要求，修改图片至给定的要求的格式。

第五步，对森林图的修饰

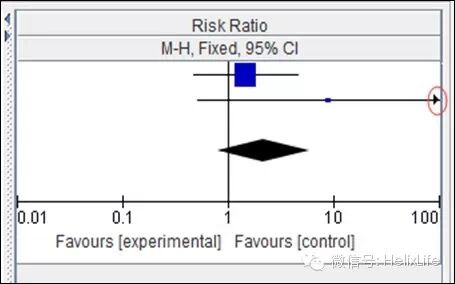

　　也许大家会发现这张图怎么与我们之前看的图不一样呢，这个箭头有几个意思？

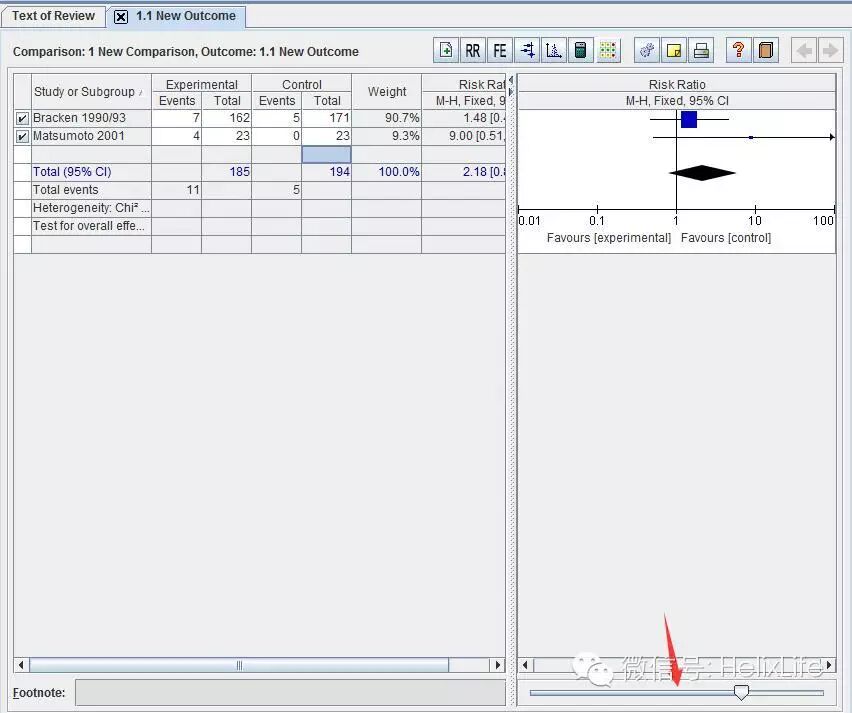

　　不要紧，这实际上反映了第二个纳入研究有一部分可信区间超过了最大值100，没有办法在这张图中完全显示出来。让我们拉动下图所示的按钮调节一下横坐标，直到范围大于可信区间的范围，这个箭头就消失了。这样子做出来的森林图是蓝黑的，大多数情况下你是不愿意支付彩图的额外费用的，这时候你就需要运用PS把整幅图变成黑白的。
